抗振动涡街流量计
  • 杜卡抗振涡街流量计
  • 杜卡抗振涡街流量计
  • 杜卡抗振涡街流量计
  • 杜卡抗振涡街流量计

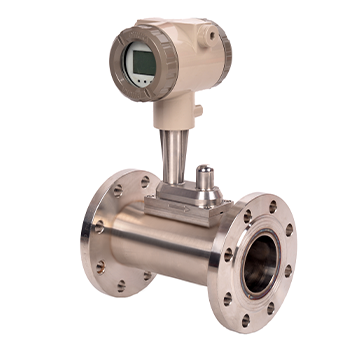

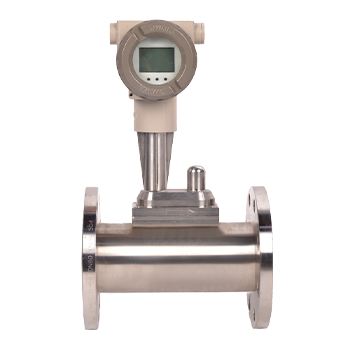

产品名称:抗振涡街流量计

产品特点:

  • 真正的抗振动涡街流量计
  • 测量范围宽
  • 测量精度高
  • 可垂直、水平或不同角度倾斜安装
咨询电话:400-635-5898 咨询在线客服

涡街流量计拥有多种不同的型号和分类

客户可选择不同的安装方式

涡街流量计量程比宽、结构简单
  • Image-1

    法兰卡装涡街流量计

    测量可靠,精度高

    选择科尔,厂家直销

    了解详情信息

    法兰卡装涡街流量计

  • Image-1

    抗振涡街流量计

    测量可靠,精度高

    选择科尔,厂家直销

    了解详情信息

    抗振涡街流量计

  • Image-1

    插入式涡街流量计

    测量可靠,精度高

    选择科尔,厂家直销

    了解详情信息

    插入式涡街流量计

  • Image-1

    分体式涡街流量计

    测量可靠,精度高

    选择科尔,厂家直销

    了解详情信息

    分体式涡街流量计

涡街流量计可测量多种介质

包括气体、液体、蒸汽、过饱蒸汽等等

  • 抗振涡街流量计

    各类气体介质

    测量可靠,精度高

    选择科尔,厂家直销

    了解详情信息

    各类气体介质

  • 抗振涡街流量计

    各类液体介质

    测量可靠,精度高

    选择科尔,厂家直销

    了解详情信息

    各类液体介质

  • 抗振涡街流量计

    各类蒸汽介质

    测量可靠,精度高

    选择科尔,厂家直销

    了解详情信息

    各类蒸汽介质

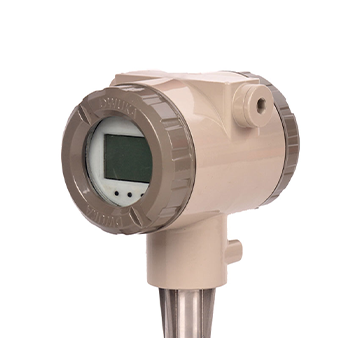

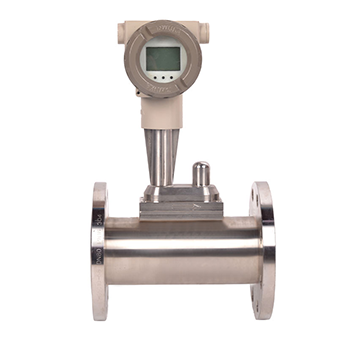

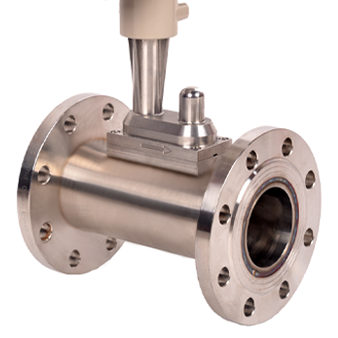

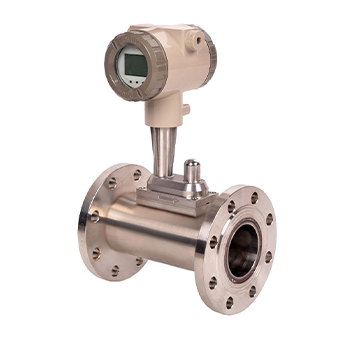

抗振涡街流量计细节展示

Vibration-resistant vortex flowmeter details display

抗振涡街流量计的特点:

  • 抗振动、抗干扰

    高精度测量准确
  • 可靠性高

    维护十分方便
  • 性能稳定寿命长

    长期运行十分可靠
  • 测量范围量程比宽

    压力损失小
  • 寿命长久

    坚固耐用用途广
  • 可选装带电池

    安全运行2年
  • 同屏显示多种参数

    无需轮流切换
  • 支持多种信号输出

    最高可到千米传输

01具备抗振动功能

坚固耐用、用途广

能够实现精准的测量

测量数据不受震动影响

抗振涡街流量计
抗振涡街流量计

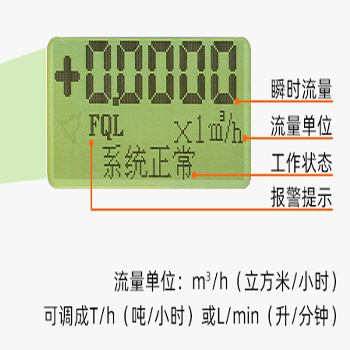

02符合人体工程学、操作简单

全新液晶显示 让数据显示更清晰

多种参数同屏显示,让数据更直观

可选用电池供电,无需外接电源

03多种供电方式选择

拥有锂电池和DC24V两种方式

内置3.6V锂电池,无需额外供电

电池寿命使用2年以上

也可选择安装带电电源

抗振涡街流量计
抗振涡街流量计

04抗振涡街流量计可稳定测量

采用低功耗处理器,性能强劲

可实现自动数据修正

拥有自动补偿功能,如压力补偿和温度补偿功能

05涡街流量计不易堵塞

拥有锂电池和DC24V两种方式

内置3.6V锂电池,无需额外供电

电池寿命使用2年以上

也可选择安装带电电源

抗振涡街流量计
  • 产品名称:涡街流量计
  • 公称通径:DN15~DN2500mm
  • 测量介质:气体、液体、饱和/过热蒸汽
  • 连接方式:法兰卡装式、法兰式、插入式
  • 雷诺系数:1.5*104-4*106
  • 流速范围:气体5-50m/s 液体0.5-7m/s
  • 测量精度:1.0级 1.5级
  • 输出信号:高电平8—10V 低电0.7v-1.3V
  • 远传信号:4-20ma、RS485、Hart协议
  • 传输距离:最高可达1000M
  • 环境温度:仪表使用-25℃—+55℃
  • 工作电源:DC24V或锂电池3.6V
  • 防护等级:IP65/IP67/IP68
  • 湿度环境:5-90% RH50℃

涡街流量计工作原理:

工作原理:抗振涡街流量计是根据卡门涡街原理,在吸收先进技术和总结多年研究生产经验的基础上进行精心设计的产品,实现产品智能化、标准化、系列化、通用化、生产模具化、确保该产品具有电路先进、功耗低、量程比宽、结构简单、阻力损失小、坚固耐用、抗振动、抗干扰、使用寿命长、工作稳定以及便于安装调试等特点。

测量原理:介质以一定流速流过三角柱体时,在三角柱体两端后产生一个交替的旋涡带,称之为“卡门涡街”,于是在发生体两端产生压力脉动,从而使检测体产生交变应力,封装在检测探头体内的压电元件在交变应力的作用下,产生与旋涡同频率的交变电荷信号,放大器将这种电荷信号进行放大、滤波、整形成方波送至积算仪进行处理和显示。在一定雷诺数范围内(2X104~7x106)旋涡的释放频率f与流速V及旋涡发生体的迎流面宽度d之间的关系可用下式表示: f=Sr.v/d, 式中: Sr为斯特劳哈尔数,在曲线的Sr=0.16的平直部分只要测出旋涡频率f就可测出流体流速。从而达到测量流体流量的目的。

生产车间相关图片,持续更新中......
  • 生产车间

    生产车间设备1

  • 生产车间

    生产车间设备2

  • 生产车间

    生产车间设备3

  • 生产车间

    生产车间设备4

  • 传感器应安装在水平、垂直、倾斜(液体流向自下而上)的与其通径相同的管道上。
  • 传感器的上游和下游直管段,其长度应符合前直管段15~20D,后直管段5~1OD的要求
  • 安装液体传感器的附近管道内应充满被测液体。
  • 直管段的内径尽可能与传感器通径一致,如果有误差要在≤3%内,并不超过5mm。

安装示意图:

涡街流量计前方至少要有10*D长度的直管道、后方要有5*D的直管道(D为流量直径)

抗振涡街流量计

关于产品选型,您需要了解并提供的问题

About product selection

  • 01

    管道壁厚、外径和测量的介质

    了解关于管道介质详细信息
  • 02

    管道流量是否含有杂质

    测量介质的准确度误差接受度
  • 03

    测量介质的温度

    测量流量计的重复性误差
  • 04

    测介质的流量还是总量

    测量介质是属于液体、气体还是蒸汽
  • 05

    管道介质的实际压力是多少

    管道介质的压力变化大不大
  • 06

    流量计安装在什么样的环境

    测量介质的管道是否有震动
