一体式电磁流量计
  • 测量范围大

    让测量数据更简单
    介质测量不受支流面回水影响
  • 不受异物影响

    无可活动部件,不受水质影响
    流量传感器结构简单、体积小安装方便
  • 安装施工费用低

    可正向和反向双向测量数据
    标准渠道无需改造可直接安装
  • 仪表显示输出功能齐全

    RS-485通讯接口(支持Modbus协议)
    可显示水位、流速、流量、累计流量等测量数据
  • 自动报警功能

    具有水位、泥位、流速超限报警功能
    微功耗设计,一次更换电池可使用80小时
  • 掉电数据不丢失

    具有数据保存功能,数据可保存10年
    可在长期停电的情况下保存设置参数和流量值

明渠测量系统解决方案

用服务为品质护航,源于对品质的信心/h4>

智能化明渠测量系统

Intelligent open channel measurement system

产品说明

明渠流量计是专门为农业灌溉、明渠引水、市政给排水、污水处理等行业研发的经济实用型仪表。在众多工程实例中发挥着不可替代的作用。引黄河水灌溉工程、南水北调工程、城市供水、电力大型企业,对矩形、梯形、U型的过流断面及涵洞的流量测量都有较高的适用性。测量系统的操作界面升级为触摸屏,更加人性化图形化,使测试更简单便捷。

主要参数及特点
  • (1)测量精度:流速±1.0%、水位±2mm、流量±2.5%测量范围:流速:0.01-10m/s渠宽0.3-30m;
  • (2)功耗:≤5W;
  • (3)水位测量:雷达水位计、超声波水位计、压阻式水位计等;
  • (4)供电方式:3.6V/12V/24V/220V;
  • (5)显示齐全,可同时测量显示水位、流速、流量、累计流量;
  • (6)接口标准,RS-485[ Modbus(RTU)]通讯接口、4-20mA电流信号、报警输出;
  • (7)数据保存,可在长期停电的情况下保存设置参数和测值记录;
  • (8)低流阻的传感器,测量不受漂浮物、泥沙含量、支流回水、水位变化的影响;
  • (9)施工简单,旧工程改造方便,新工程安装简单;
  • (10)水位和流速信号采集集成一体;

非满管电磁流量计系统

Non-full pipe electromagnetic flowmeter system

概述

非满管流量计是一种利用流速面积法,连续测量开放式管线(如半管流渠道出水口管道和没有溢流堰的大流量管道)中流体流量的一种流量自动测量仪表。它能测量并显示出瞬时流量、流速,累积流量等数据。特别适用于灌溉用水管道、市政雨水、废水、污水的排放等计量场所的需要。。

该非满管流量计是由一个电磁流速传感器个水位传感器和一个流量显示仪组成,连续测量管道中流体的流速和液位用户只要输入圆形管道的内径或方形管道的宽度,非满管流量计就会自动计算出管道内的流量,并自动显示出管道内的瞬时流量、流速、累计流量等测量参数。

主要特点
  • (1)可用于开放式非满管管道(圆管、矩形管或其他异形管)流量的测量;
  • (2)可实现正向和反向双向流量测量;
  • (3)传感器可在恶劣的现场和污水水质下长期可靠工作;
  • (4)流速测量范围:0.01-10m/s;
  • (5)流量测量精度高,而且不受下游、直流雍水、阻塞等因素的影响;
  • (6)仪表显示及输出功能齐全,可显示瞬时流量、流速、累积流量等数据,并具有计算机通讯接口232、485(可选);
  • (7)具有GSM和GPRS无线数据远传功能(可选);
  • (8)具有停电计时、计次及时钟功能;
主要技术性能指标
  • (1)公称通径:圆形管道DN100-DN3000mm;
  • (2)测量精度:流速±1.0%,水位±2mm;
  • (3)流量±2.5%;
  • (4)测量范围:0.01-10m/s;
  • (5)被测介质电导率:≥20s/cm;
  • (6)被测介质最高温度:≤60C;
  • (7)电流输出信号:4-20mA/DC(负载电阻≤500Ω);
  • (8)脉冲输出信号:1-2000Hz;
  • (9)数字通讯接口:RS232、RS485可选;
  • (10)供电电源:3.6V电池供电、220V/AC或12V/DC、24V/DC;
安装示意图

全渠宽测控一体化计量系统

Full channel width measurement and control integrated metering system

产品说明

智能化明渠流量测量系统(全渠宽测控一体化测量系统)是唯一一款能直接测量过流断面平均流速的智能型计量设备。

全渠宽测控一体化测量系统运用流速面积法测量原理为基本测量方式,由全渠宽电磁流速传感器、液位传感器及智能化转换器组成,其工作原理是通过全渠宽电磁流速传感器测得的断面平均流速,再结合液位计测得的实时水位计算出断面面积,断面平均流速乘以断面面积即可得到渠道的流量。可利用不同原理形式的液位计测量断面的水位,液位计一般由超声波液位计、压力液位计等。

测量系统可结合闸门、太阳能控制系统、无线通讯远程控制等实现精准流量控制功能,是闸门联动控制和灌区信息化解决方案的基础。

功能特点
  • (1)测量系统可以测量实时水位、平均流速和累积流量;
  • (2)合理的数学模型加上先进的工艺技术多对电极自动跟踪测量,可以精准测量不同形式的断面平均流速;
  • (3)测量范围广(0.01-10m/s);
  • (4)双向流量测量;
  • (5)测量不受水中漂浮物、泥沙含量、水位变化、温度的影响;
  • (6)流速传感器安装方便、对水流不产生阻力。标准断面不需要改造即可直接安装,安装施工难度小、费用低;
  • (7)仪表显示功能:可同时显示水位、断面平均流速、断面瞬时流量、累计流量等;
  • (8)配套闸门使用可实现精准的测控一体化,可测量闸前及闸后水位、闸门开启度等;
  • (9)具有数据永久保存功能,可在长期断电的情况下保存设置参数和流量值;
  • (10)仪表具有标准的 Modbus(RTU)输岀的485接口、双路模拟量输入接口配套使用;

电磁式流速仪

Electromagnetic flow meter

概述

电磁流速/流量仪是一种专为水文监测、江河流量监测、农业灌溉、市政给排水工业污水处理、实验测量等行业流谏流量测量而设计的种便携式测量仪表。它采用了特殊的微功耗设计方案,全数字信号处理技术,使得仪表测量更加稳定可靠,测量范围宽,测量精度高,广泛应用于水文、水利、农灌、给排水等领域需要经常移动测量的场合。

主要特点
  • (1)无可活动部件,不会产生缠绕;
  • (2)无阻流,无需维护,兔去了其他流速仪标定和监测的麻烦;
  • (3)微功耗设计,一次更換电池可使用80小时;
  • (4)高清背光源LCD显示器,全中文汉字菜单显示;
  • (4)高清背光源LCD显示器,全中文汉字菜单显示;
  • (6)可同时显示流速、水深、流量累计流量等多项测量参数,大容量的数据存储空间可保存1000条历史记录,方便用于数据的回顾和处理;
主要技术参数
  • (1)测量范围:流速测量0.01m/s~10m/s(分辨力5mm/s);
  • (2)测量精度:±1.0%FR+0.005m/s;
  • (3)采集时间:自动105~9005可调、手动控制时间;
  • (4)供电方式:1.5V*5粒5号电池;
  • (5)显示方式:LCD大屏幕液晶背光源显示器,流速、流向、电量、报警信息、运行时间、工作状态;
  • (5)显示方式:LCD大屏幕液晶背光源显示器,流速、流向、电量、报警信息、运行时间、工作状态;
  • (7)测量精度:±1.0%FR+0.005m/s;
  • (8)采集时间:自动105~9005可调、手动控制时间;
  • (9)供电方式:1.5V*5粒5号电池;
  • (10)显示方式:LCD大屏幕液晶背光源显示器,流速、流向、电量、报警信息、运行时间、工作状态;

超声波明渠流量计(堰槽流量计)

Ultrasonic open channel flowmeter (weir groove flowmeter)

概述

超声波明渠流量计(以下简称流量计),是具有连续测量功能的明渠流量测量仪表。该流量计由堰槽,超声波流量传感器和超声波流量显示仪三部分组成。它是应用声学、水利学、电子学和计算机学等学科综合而成。用于明渠(暗渠)污水及净水流量测量,是当今国内外较理想的渠道流量监辺自动化仪表。。

该流量计是利用空气介质超声技术,对巴歇尔水槽及其它各类堰槽的液位进行非接触式测量;由单片机控制定时取样,处理数据,并具有显示时间、液位,瞬时流量、累计流量等功能。

该流量计广泛使用于工业、农业水利、水文、地质等明渠(暗渠)的流量测量。

该流量计在硬件和软件上采取了多种抗干扰措施,能在较恶劣的环境中使用比其它形式的仪表具有更高的可靠性。

明渠流量计积算仪是一款通用工业智能仪表具有工业通用4-20mA,0-10mA,1-5V,0-5V等线性信号输入方式,及RS485串口输出

主要特点
  • (1)四路信号输入(模拟+数字可以同时输入);
    (6)两路4-20mA电流信号变送输出;
  • (2)明渠流量计功能;
    (7)复合数学运算功能(液位差);
  • (3)RS485通信接口(支持 Modbus协议);
    (8)U盘一鍵下载;
  • (4)双通道继电器输出;
    (4)双通道继电器输出;
  • (5)微型打印机接口(可选);
    (10)内置8只AA电池;
主要技术参数
  • 性能指标:精度等级:士3%;

    信号输出:4~20mA;0~20mA;

    1~5V;0~5V;RS485;

    显示屏幕:2.8英寸;

    显示按键:4位轻触按键;

    输出:电压输出:DC12V或24V;

    信号输入:RS485;2通道继电器;

    继电器触点容量:AC:5A250VDC:10A120V;

    继电器触点容量:AC:5A250VDC:10A120V;

    正常功耗:<5W;

生产资质齐全

Complete production qualification

  • 插入式电磁流量计
  • 插入式电磁流量计
  • 插入式电磁流量计
  • 插入式电磁流量计
  • 插入式电磁流量计
  • 型式评价证书
  • 专利发明证书
  • ISO9001质量体系认证
  • 产品防爆合格证书
  • 软件著作权

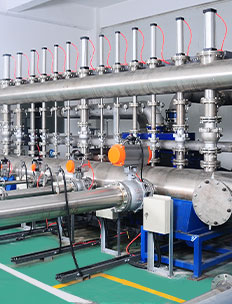

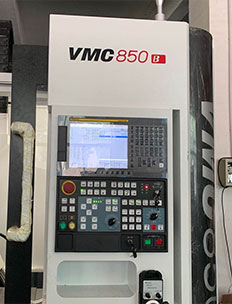

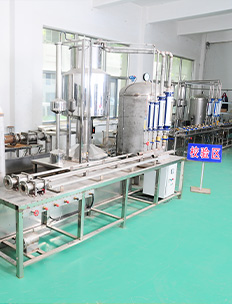

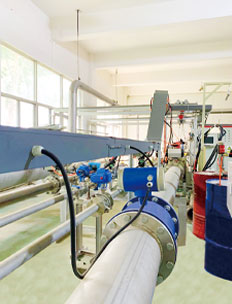

多种检测设备、层层保障产品质量
