楔形流量计
  • 楔形流量计
  • 楔形流量计
  • 楔形流量计
  • 楔形流量计

产品名称:楔形流量计

产品特点:

  • 结构简单、耐磨损、不怕腐蚀性介质的流量计
  • 高可靠性、安装方便—运行维护费用低
  • 无运动部件、耐磨损—长期搁置无需重新标定
  • 重复性好、精确度高—精度等级高达0.5级
  • 楔形流量计具有双向流量测量功能
咨询电话:400-635-5898 咨询在线客服

楔型流量计适用于流速较低、流量小和管径大的介质测量

楔型流量计结构简单、无可动部件,不易被流体磨损

楔型流量计用于高粘度重油、渣油、柴油、机油等行业

  • 楔型流量计

    重油介质测量

    重油监测和流量测量

  • 楔型流量计

    渣油介质测量

    渣油介质测量监控和流量测量

  • 楔型流量计

    柴油介质测量

    柴油介质测量监控和流量测量

  • 楔型流量计

    机油介质测量

    机油介质测量监控和流量测量

  • 楔型流量计细节展示

    Glass rotor flowmeter details display

    01楔型流量计适用于行业广泛

    腐蚀性介质可测量

    具备双向流量测量功能

    高粘度、低雷诺数和带悬浮颗粒气泡介质可使用

    重复型好、精确度高。精度最高可达0.5级

    楔型流量计具备自清洁能力,没有滞留区

    楔型流量计
    楔型流量计

    02防止堵塞、抗振动和抗冲击

    楔型流量计具备一体型结构简单、现在安装无需导压管

    无可活动部件、永久压损比孔板小

    结构设计特殊、有导流作用,防止堵塞

    测量精度最高可达0.5%,未校准的也可达到3%左右、抗脏污和抗腐蚀效果

    03压力损失小、多种补偿功能

    压力损失小、多种补偿功能

    具有流体粘度变化、温度变化、密度变化等补偿功能

    可实现螺纹或者法兰连接,施工省时省力

    运行维护费用低多种参数单位可自由切换、方便快捷

    楔型流量计

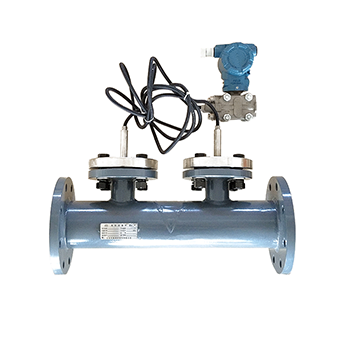

    • 楔型流量计

      差压变送器将两端差压变送输出标准信号

      具备自清洁能力,量程覆盖宽0-0.1KPa~40.0MPa

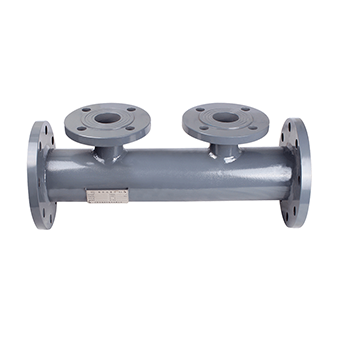

    • 楔型流量计

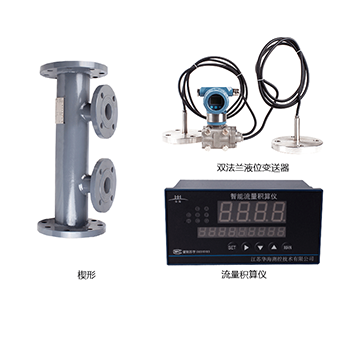

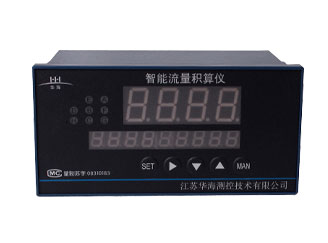

      流量积算仪是将差压变送器输出瞬时差压信号

      转化成瞬时流量信号,并进行流量累计

    • 楔型流量计

      楔型流量计内部采用特殊结构设计

      有效实现导流作用,防止堵塞

    • 产品名称:楔型流量计
    • 公称管径:DN15mm-DN300mm(DN300mm以上可定制)
    • 重复性能:0.2%—0.5%
    • 工作压力:0.1Mpa—6.4Mpa
    • 最低流速:0.01m/s
    • 量程比宽:10:1
    • 工作温度:-50℃—400℃
    • 粘度上线:500mPa.S
    • 雷诺系数:下限300、上限1*106以上
    • 适用介质:水、污水、气体、蒸汽、高粘度液体、固液混合型等

    楔型流量计工作原理:

    工作原理:楔形流量计是一种差压式流量仪表,利用其内部安装的特殊节流件,迫使管道中的流体的流动发生变化,在节流件的前后产生压力差,从而达到测量流量的目的

    工作特点:楔形流量计节流件采用的是一个有特殊夹角的检测件;两侧是光滑的圆面,V形楔形件的顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体含有水分或杂质的气体顺利通过,而不会在节流件上游侧产生滞流,粘附,沉淀。基于楔形流量计节流件的独特结构,流体在管道内不是急剧收缩,流体压力的变化是比较平缓的,差压信号更加稳定,能保证流量,特别是小流量的**测量。楔形流量计无沉积、不堵塞,适用范围广,除应用于一般气体、液体、蒸汽外,特别适用于高粘度、结晶混合液、脏污的液体及高含尘气体的流量测量。

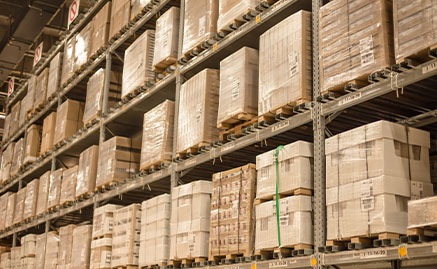

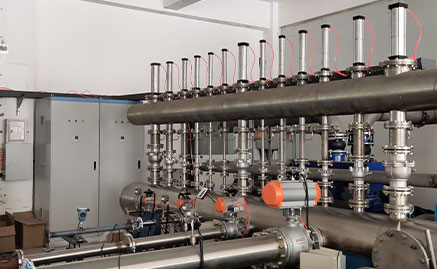

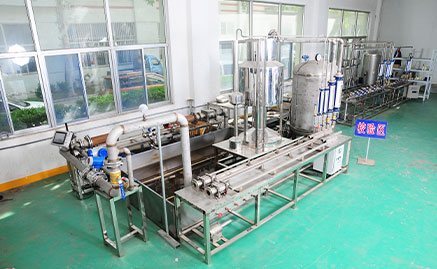

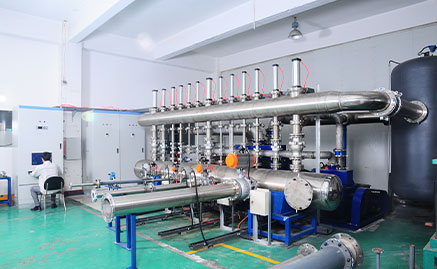

    生产车间相关图片,持续更新中......
    • 生产车间

      生产车间设备1

    • 生产车间

      生产车间设备2

    • 生产车间

      生产车间设备3

    • 生产车间

      生产车间设备4

    • 安装结构以及相关注意事项:
    • 1、保证紧邻楔形流量计上游管道内流体流动接近典型的充分发展的紊流流动状态且无旋涡
    • 2、保证紧邻楔形流量计上游管道内流体流动接近典型的充分发展的紊流流动状态且无旋涡。
    • 3、楔形流量计可在水平或垂直管道上与其公称通径相同的管道上安装使用,管道内壁应光滑、清洁、无附着物
    • 4、垂直安装时,测量液体时流体应自下而上流动,应注意使楔形流量计能方便地排除气泡,以免引起仪表零点漂移

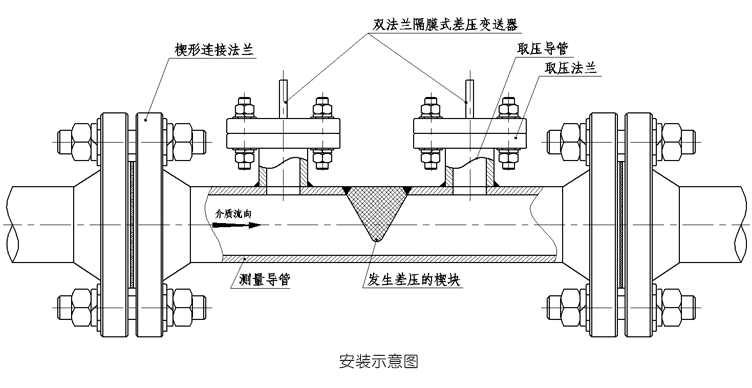

    • 安装示意图:

      楔形流量计

    关于产品选型,您需要了解的问题

    About product selection

    • 01

      管道壁厚、外径和测量的介质

      了解关于管道介质详细信息
    • 02

      管道流量是否含有杂质

      测量介质的准确度误差接受度
    • 03

      测量介质的温度

      测量流量计的重复性误差
    • 04

      测介质的流量还是总量

      测量介质是属于液体、气体还是蒸汽
    • 05

      管道介质的实际压力是多少

      管道介质的压力变化大不大
    • 06

      流量计安装在什么样的环境

      测量介质的管道是否有震动

    齐全的相关生产资质

    让您的产品质量有保障

    • 楔形流量计
    • 楔形流量计
    • 楔形流量计
    • 楔形流量计
    • 楔形流量计
    • 计量器具生产证书
    • 产品专利发明证书
    • ISO9001质量管理证书
    • 产品防爆合格证资质
    • 自主软件著作权

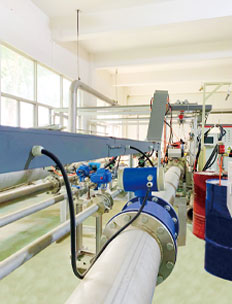

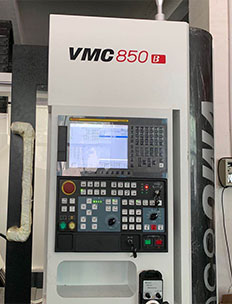

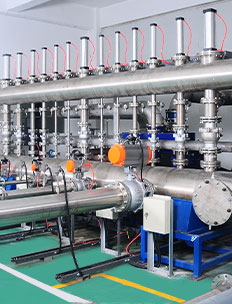

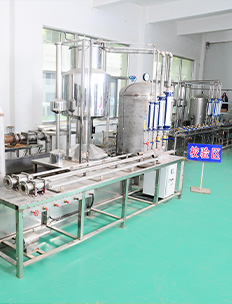

    多种检测设备、层层保障产品质量
