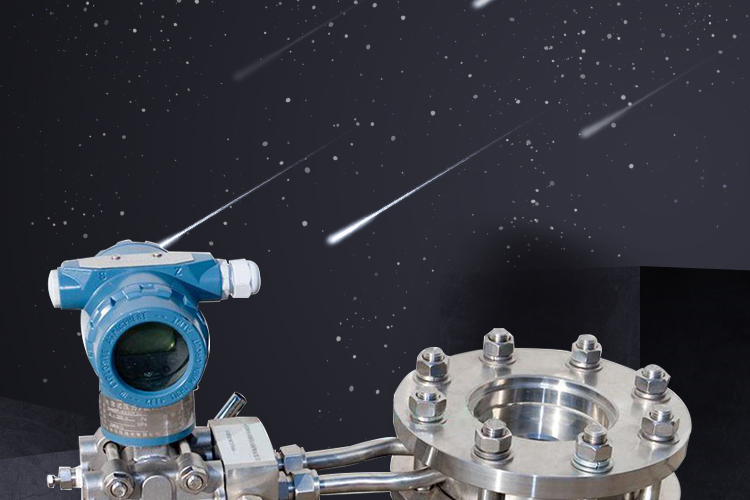

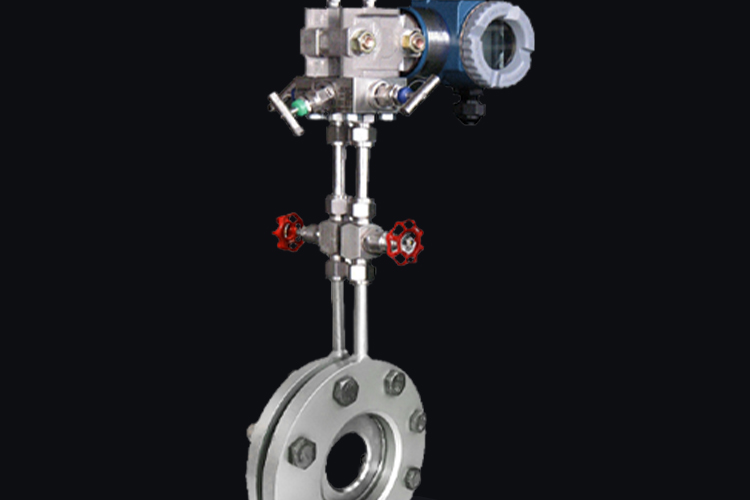

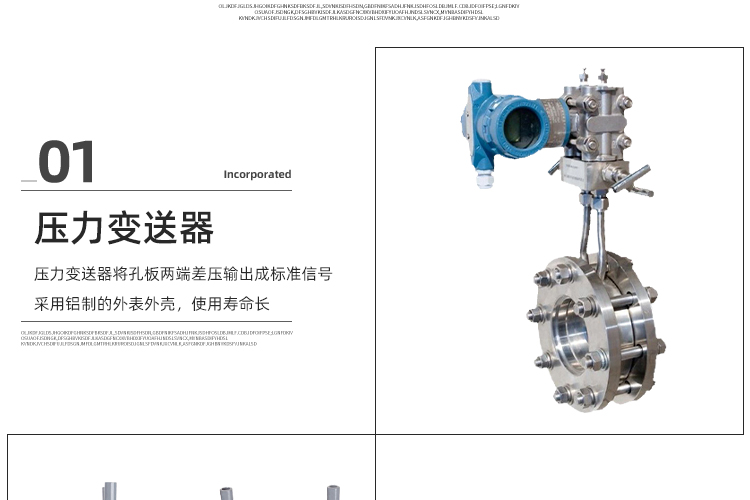

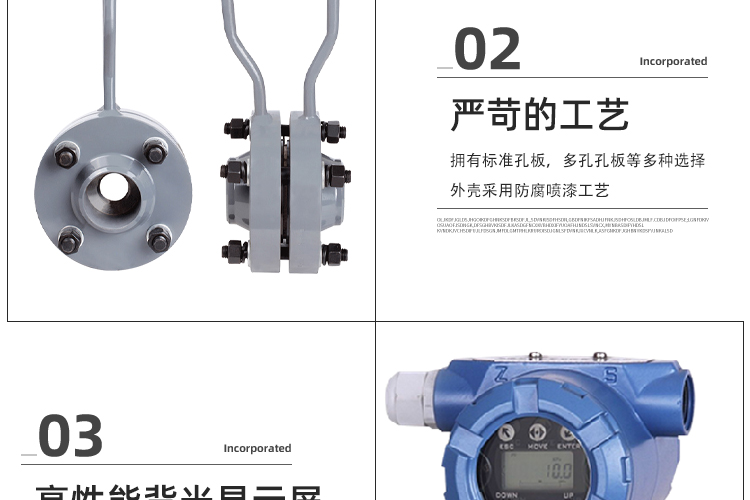

产品名称：孔板流量计
安装方式：法兰式、焊接
管道口径：DN25mm≤DN2400mm
测量介质：适用于气体、液体和蒸汽的高精度流量测量
工作原理：
原理简介：满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小
- 产品名称：多特巴流量计
- 公称通经：DN25mm≤DN≤2400mm
- 工作压力：PN≤42Mpa
- 工作温度：-50℃≤t≤550℃
- 孔径比：0.10≤β≤0.75
- 雷诺数范围：当0.10≤β≤0.56时 5000≤ReD 当0.45≤β≤0.75时 10000≤ReD
- 精度等级：1.0级 1.5级 2.0级
- 安装方式：法兰式、对夹式、紧凑式
- 取压方式：角接取压、法兰取压、径距取压
- 安装结构以及相关注意事项:
- 1、孔板流量计安装时应配有一段测量管,至少保持前10DN、后5DN的等径直管段，以提高测量精度。
- 2、在孔板流量计前后若需安装阀门，选闸阀且在运行中全开；调节阀则应在下游5DN之后的管路中。
- 3、引压管路的内径与管路长度和介质脏污程度有关，通常在45米以内用内径为8-12mm的管子。

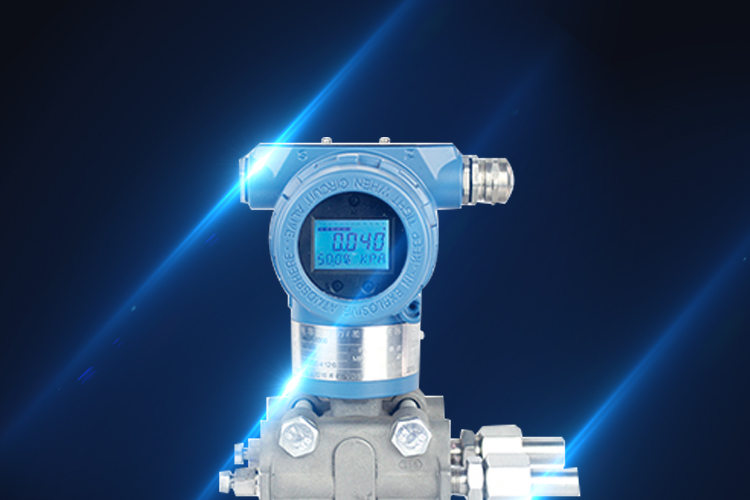

- 4、测量液体流量时引压管水平段应在同一水平面内。若是在垂直管道上安装节流件，引压短管之间相距一定的距离（垂线方向），这对差压变送器的零点有影响，应通过“零点迁移”来校正。

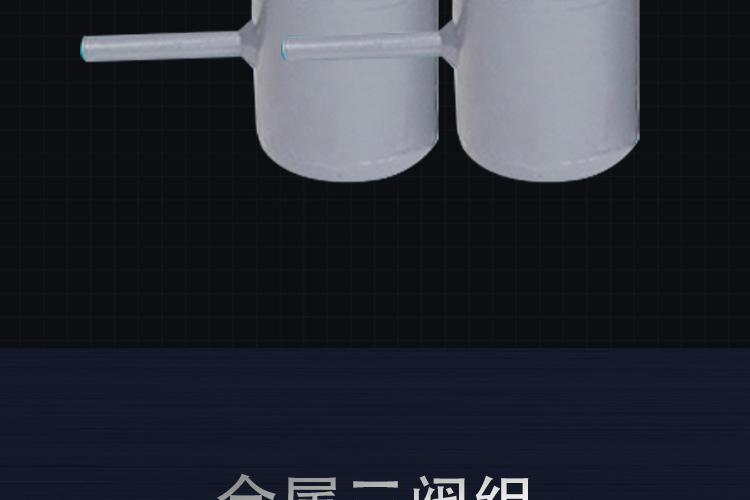

- 5、引压管路应有牢固的支架托承，两根取压管路应尽可能互相靠近并远离热源或震动源，测量水蒸汽流量时，应用保温材料一同包扎，必须时（如气温0℃以下）加伴热管防止结冰。在测量脏污流量时，应附设隔离器或沉降器。
- 6、引压管路内必须始终保持单相流体状态。被测流体是气体时，引压管路（包括差压计的压力腔）内全部是气相；被测流体是液体时，引压管路内全部是液相，不能有气泡。为此应在引压管路的低点装排水阀或在zui高点装排气阀，在新装或检修差压变送器时时应特别注意。
